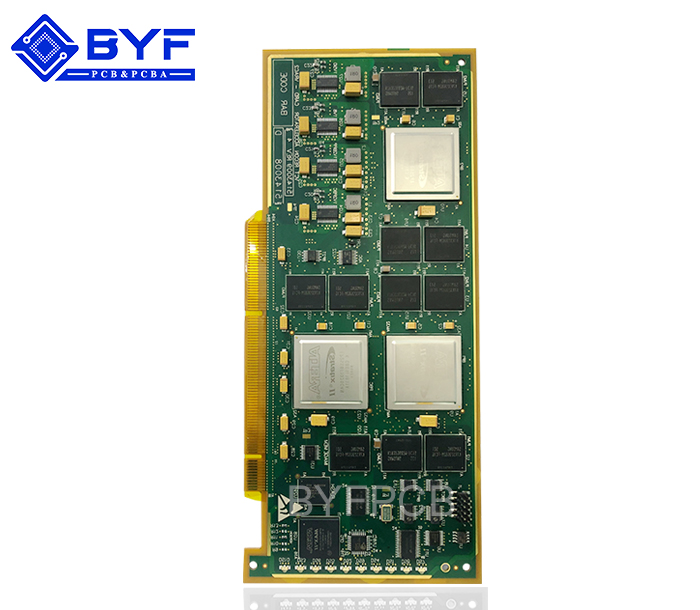

航空主板1

如今大多數電子產品都朝著高精密、小型化發展，對于pcb線路板電子元器件的微型化和組裝密度提出了更高要求，這樣就不得不用到smt貼片加工技術來實現。而在smt貼片加工中，如何保證焊點的質量成為了一個重要問題，焊點作為焊接的直接結果，它的質量與可靠性決定了電子產品的質量。下面貼片加工廠家長科順為大家介紹smt貼片加工焊點質量和外觀檢查方法：www.smt-dip.com

　　一、smt貼片加工良好的焊點，外觀應符合以下幾點：

　　1、 表面需要完整而平滑光亮，不能有缺陷；

　　2、有良好的潤濕性，焊接點的邊緣應當較薄，焊料與焊盤表面的潤濕角以300以下為好 ，最大不超過600；

　　3、元件高度要適中，適當?shù)暮噶狭亢秃噶闲枰耆采w焊盤和引線的焊接部位。

　　二、SMT加工外觀需要檢查的內容：

　　1、元件是否有遺漏；

　　2、元件是否有貼錯；

　　3、是否會造成短路；

　　4、元件是否虛焊，不牢固。

       總體來說，smt貼片加工良好合格的焊點應該是在設備的使用壽命周期內，其機械和電氣性能都不發生失效，需要進行外觀檢查，確保電子產品的質量。
